UnityとBlenderでAR家具配置検討アプリを作ってみる#3～Blenderで椅子を作る②～
前回は椅子の脚を作りましたね。
今回は座面と背もたれのフレームを作っていきましょう。
※私の記事は実際にモノを作りながら片手間で書いています。体裁が整っていたいことが多々ありますがご容赦ください。
ちなみに前回↓
椅子を作る

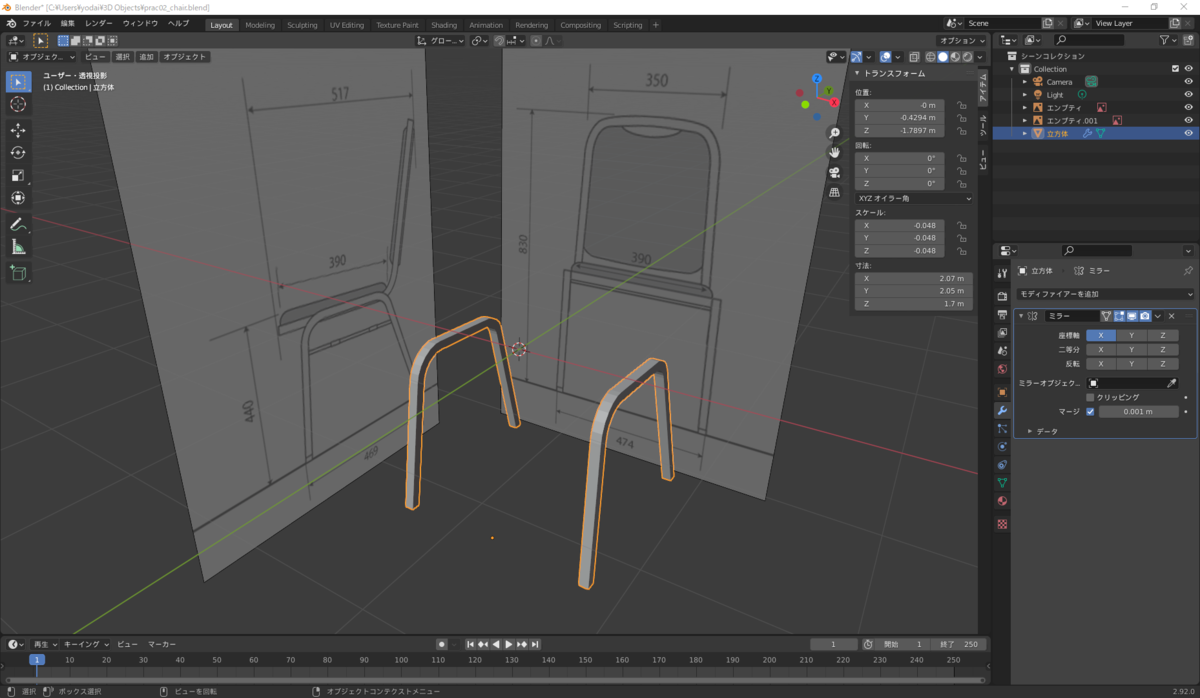

前回までの作業結果はこんな感じです。
これに
- 座面と背もたれの一体型フレーム
- 座面クッション
- 背もたれクッション
をつけて、椅子を完成させていきます。
今回は一体型フレームです。
準備はいいですか？
Blenderを立ち上げて、前回保存した脚のプロジェクトを読み込んでスタートしていきましょう！
座面と背もたれの一体型フレームを作る
では、フレームを作っていきましょう。
前回やったように、立方体を用意して作っていくのもいいのですが
今回はまた違った方法でやっていきましょう。
※講座の都合上、フレームは角柱ではなく、円柱として進行していきます。
ペジェ曲線を追加してフレームの形を描く
今回は、形状を描いて肉付けしていく手順で進めます。

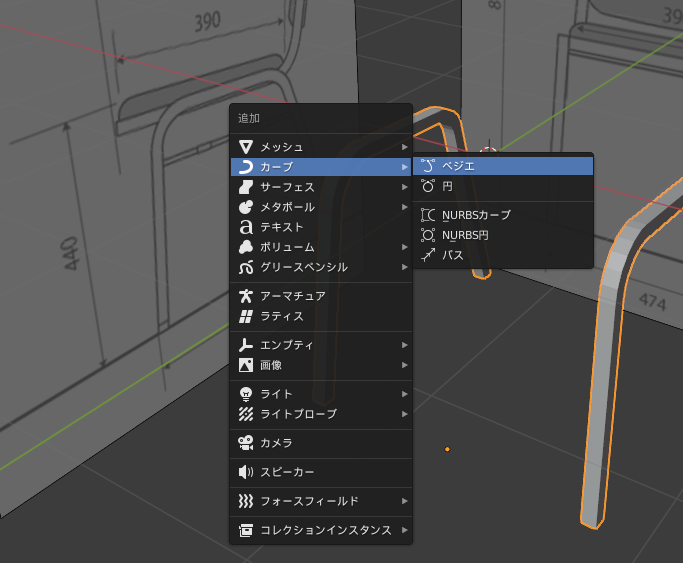

「追加」ボタンか［Shift ＋ A］で追加メニューを開き、「カーブ」メニューから「ペジェ」を選択します。

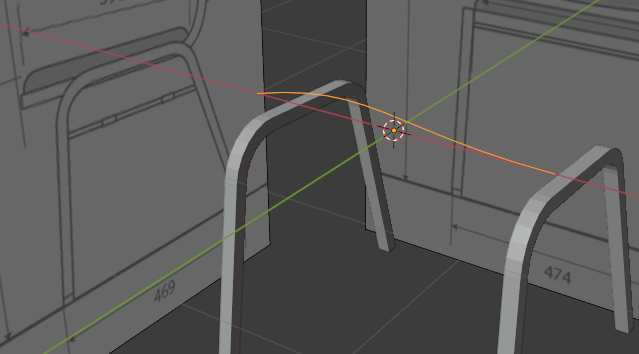

XY平面上に追加されます。
さて、この線でフレームを作っていきましょう。
線でフレームを作った後に、線を中心にした円柱を付けます。
ペジェ曲線を変形させて座面フレームの正面図に合わせる
オブジェクトモードから編集モードに切り替えて編集していきます。
左上の「オブジェクトモード」ボタンかショートカットキー［TAB］です。
とりあえず、参照図の形に合わせやすいように、視点を変えましょう。
右上の「座標アイコン」かショートカットキー［1］or［3］です。
コネる時のコマンドは以下です。
- 移動 （左側の「移動アイコン」かショートカットキー［G］）
- 回転 （左側の「回転アイコン」かショートカットキー［R］）
- 拡縮 （左側の「スケールアイコン」かショートカットキー［S］）
- 押し出し （左側の「押し出しアイコン」かショートカットキー［E］）
- 細分化 （制御点を複数選択した状態で右クリック「細分化」）
このコマンドたちを使って、形状に合わせていきましょう。
フレームは左右対称なので、左側だけ作ってあとでミラーする流れでやりますか。
線を中心に円柱を生成するので、フレームの真ん中に線を合わせます。

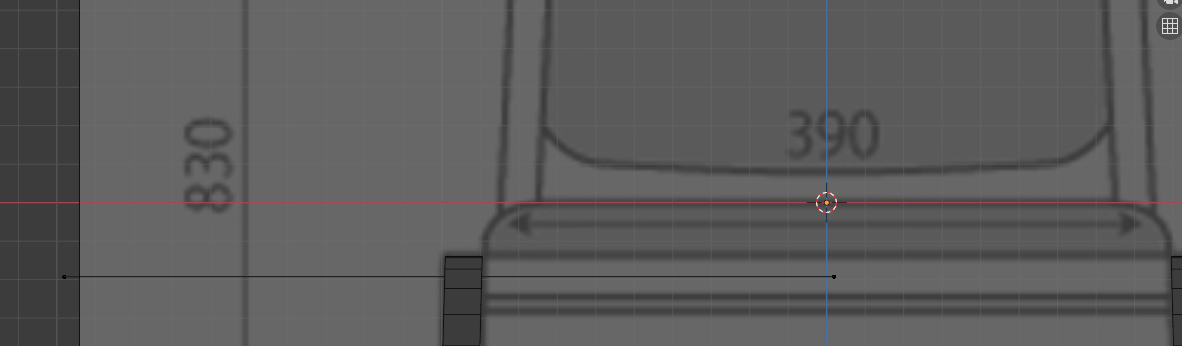

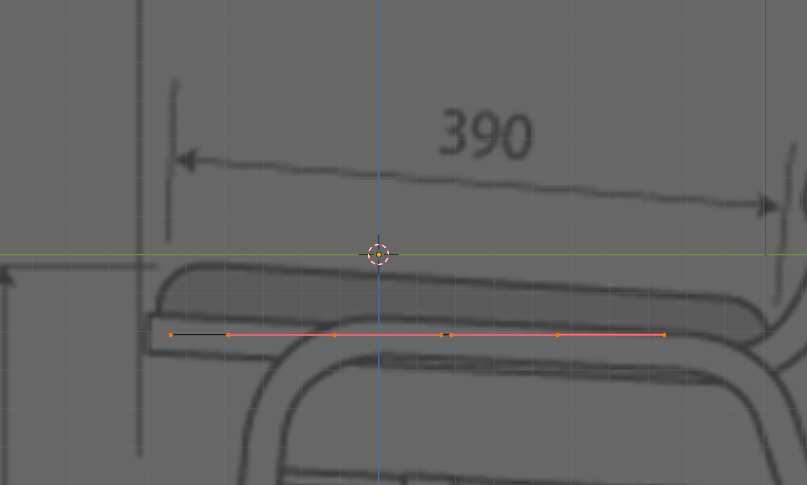

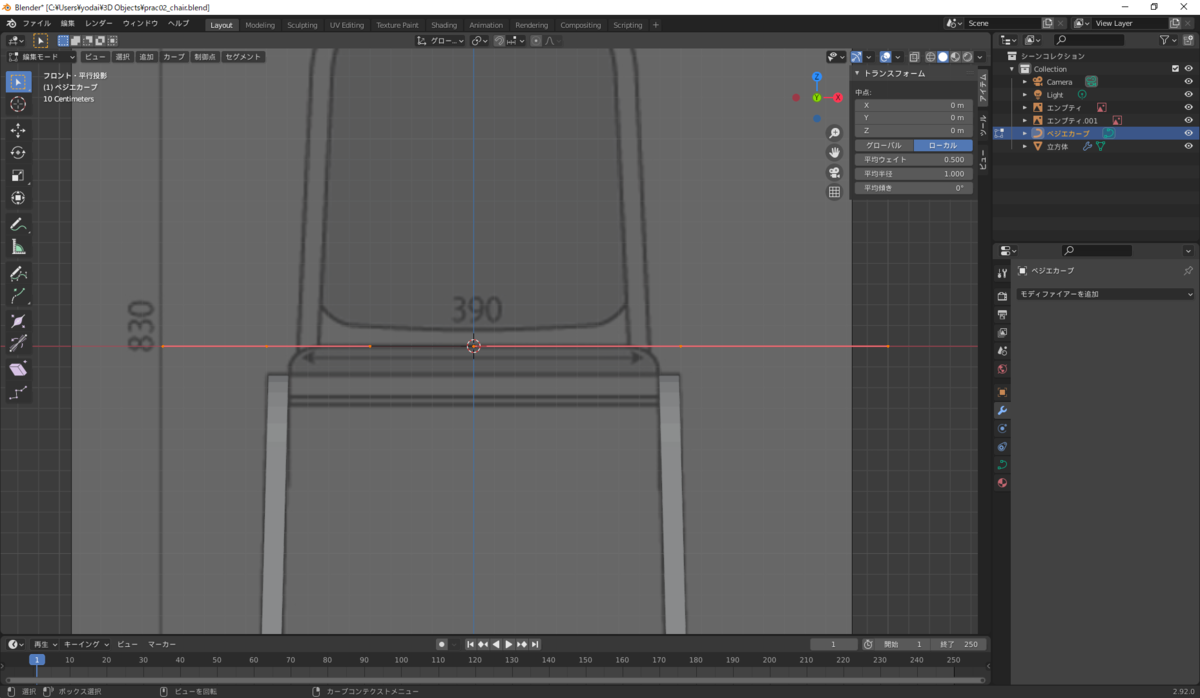

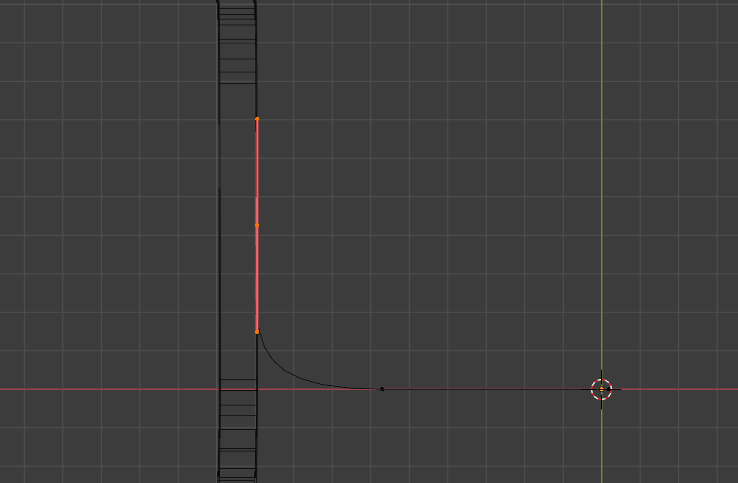

まず、曲線全体をドラッグで選択して、［G］で移動させます。
長さを合わせます。
曲線の頂点（制御点）を選択して、［G］で移動させます。
平行移動させるために［X］を押してもいいかもですね。
座面の正面図はこれでよさそうですね。
ペジェ曲線を変形させて座面フレームの平面図に合わせる
平面図はありませんね。。。
想像で作っていきましょう(笑)
視点をテンキー［7］や「座標アイコン」で上から見た図に変えましょう。

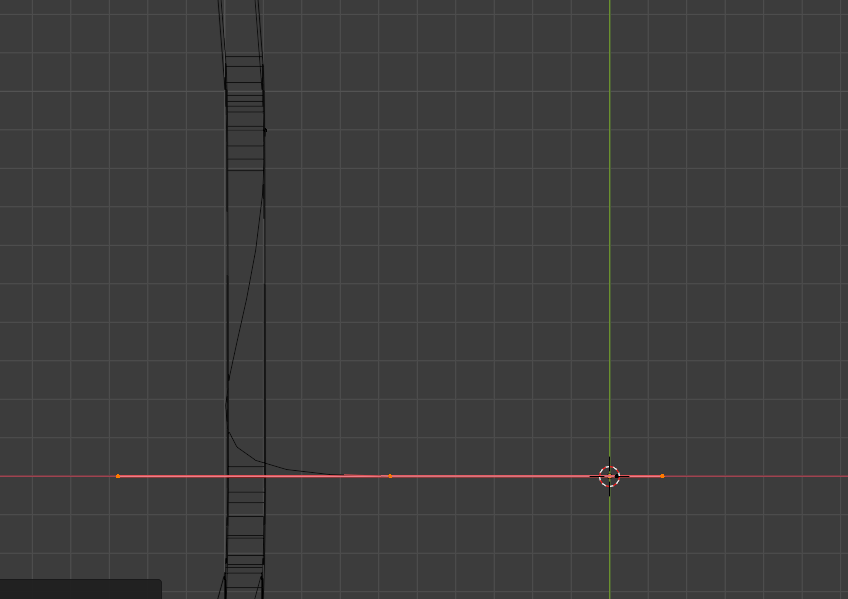

曲線の頂点（制御点）を選択して、［R］で回転させます。

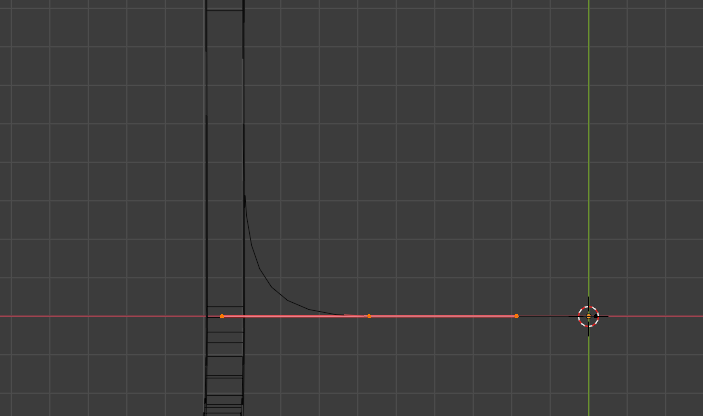

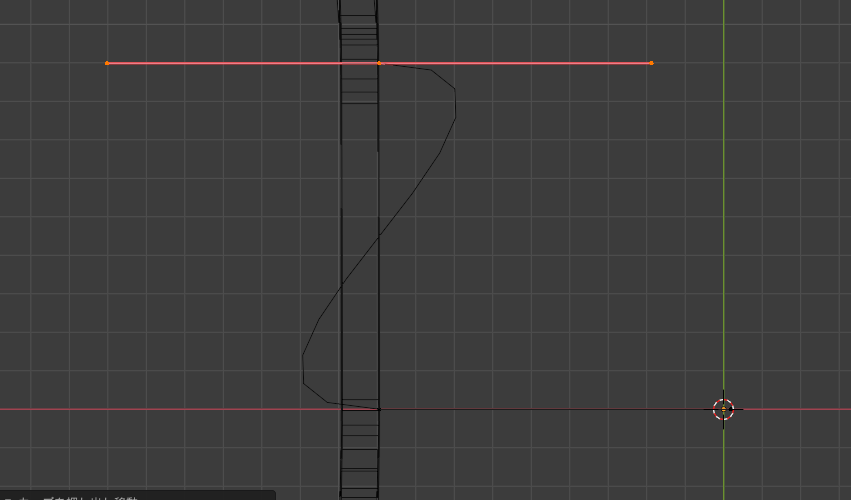

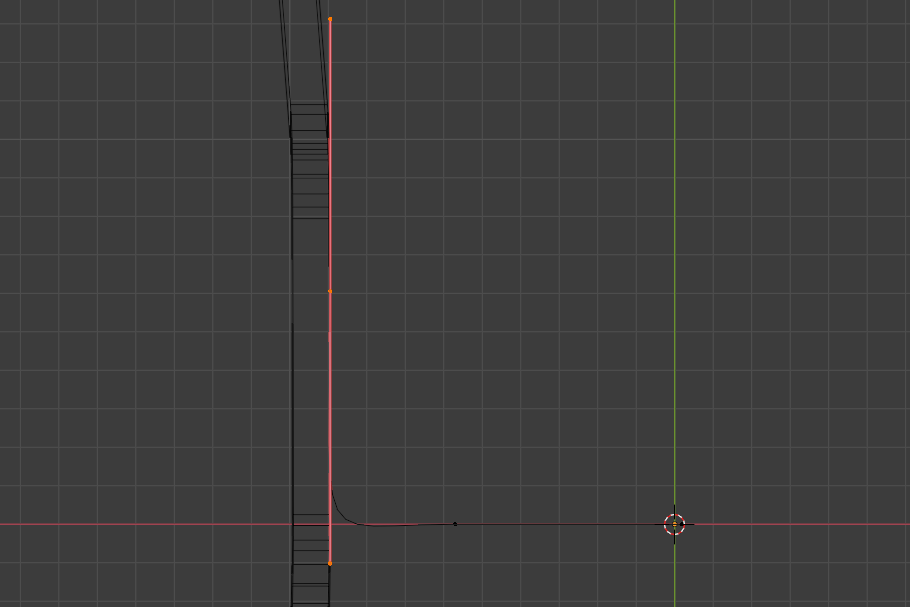

では曲線をY方向に伸ばしていきましょう。
「押し出しアイコン」かショートカットキー［E］です。

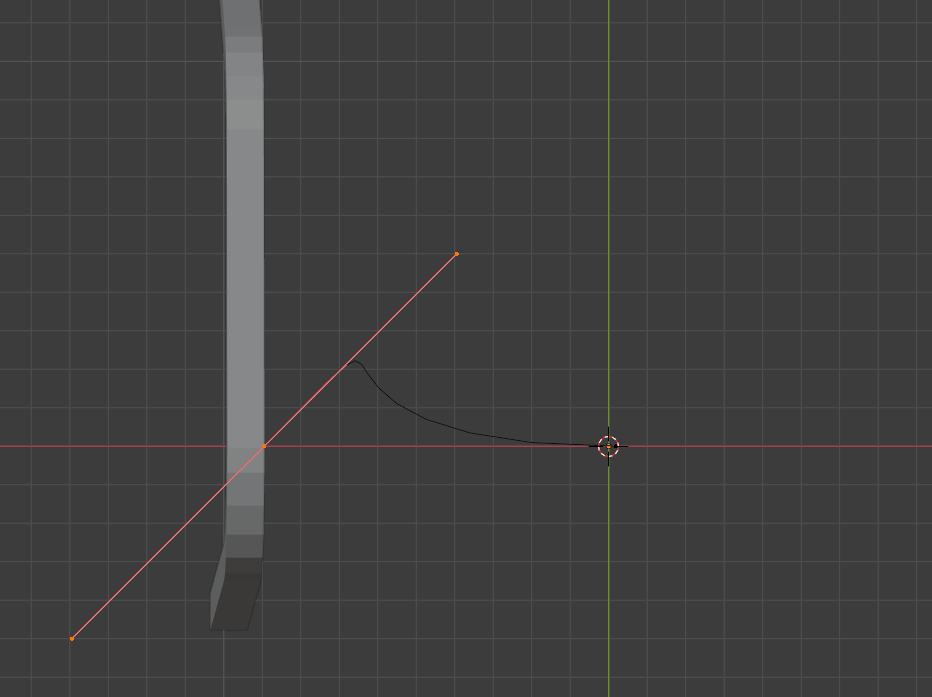

制御点の向きがおかしいので［R］で回転させて直します。

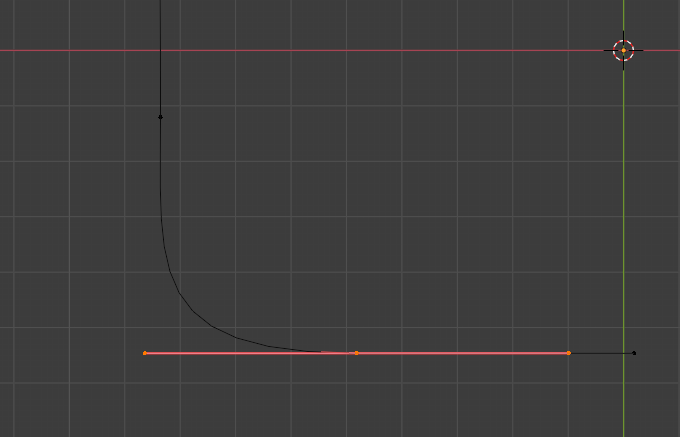

形状がおかしいので、［G］で制御点を移動させて形状を整えます。
制御点の強さが強すぎて、円弧が大きくなりすぎなので［S］でスケールを調整します。

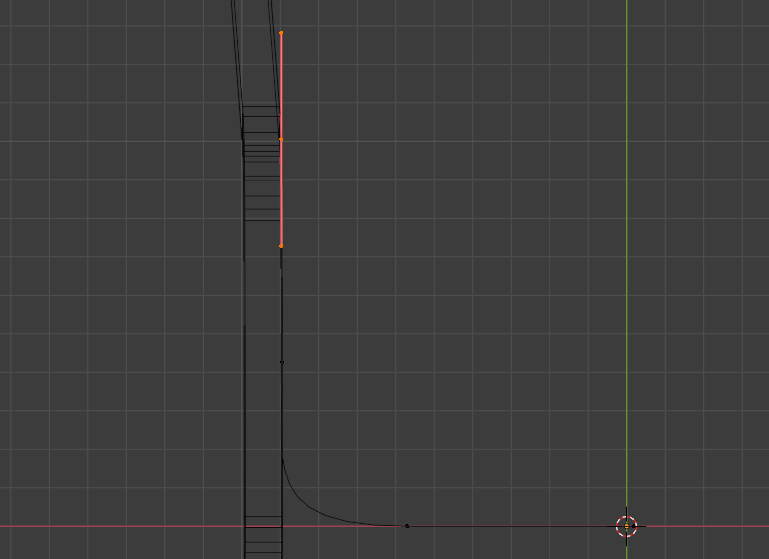

何だか円弧が大きい気がするので、先ほど延長した制御点を移動させたり、押し出したりして形状を調整します。
大体の座面の形はできましたね。
次に背もたれの形を作っていきましょう。

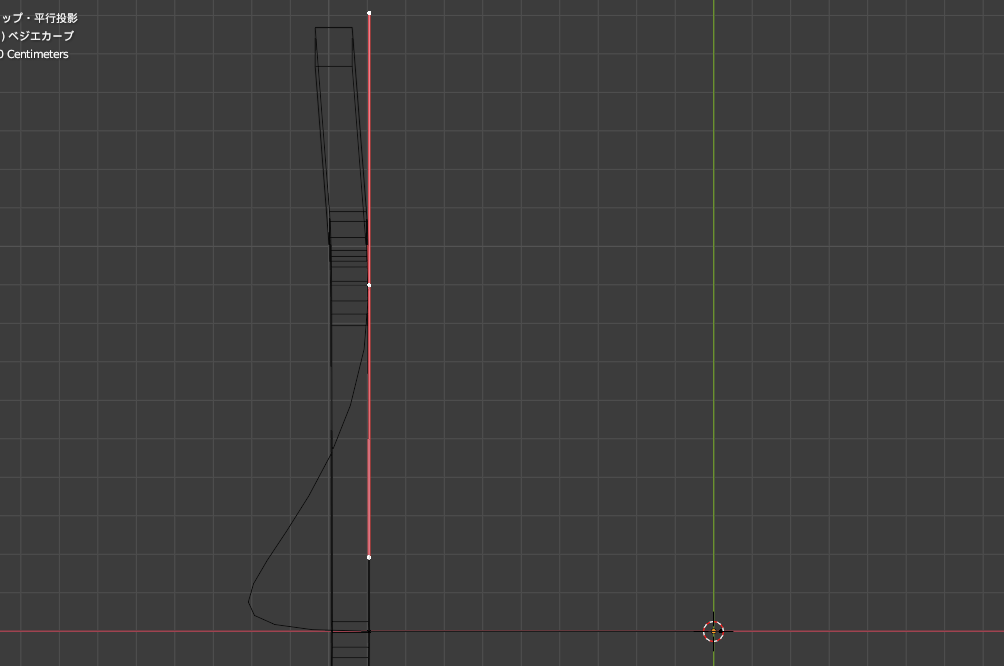

ペジェ曲線を変形させて背もたれフレームの側面図に合わせる
さて、背もたれを作っていきましょう。
視点を側面図に変えます。
「座標アイコン」かテンキー［3］です。
盛大にずれちゃっているので、直しましょう。（脚はずれてても気にしない。）
ここから、脚が見えていると作業しにくいので、非表示にしておくといいかもですね。

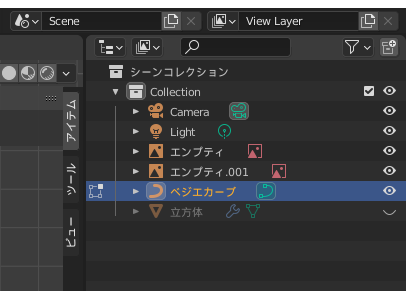

右のシーンコレクションのパーツ一覧から表示非表示を設定できます。
目玉アイコンをクリックしてみてください。

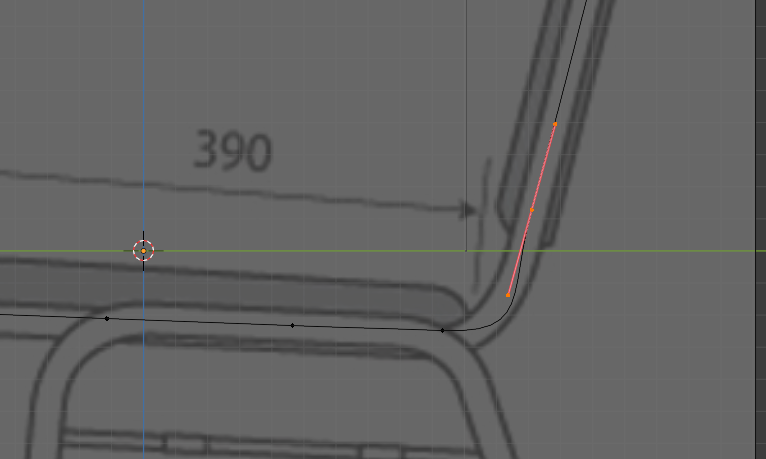

では見やすくなったところで、位置と形状を合わせていきましょう。

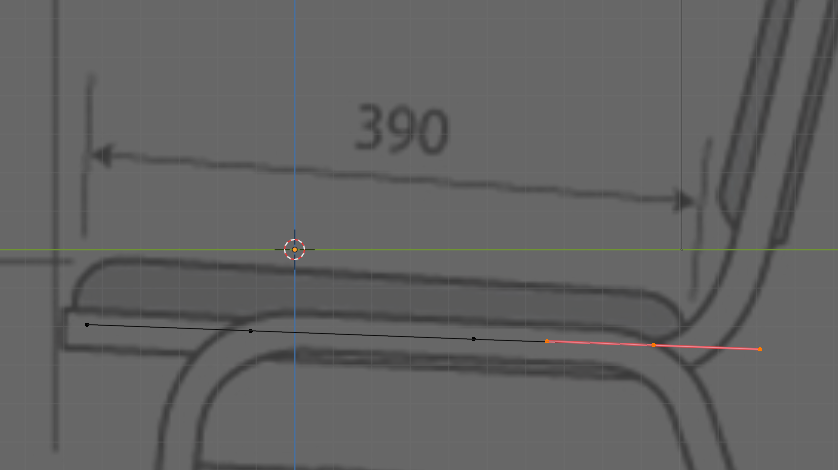

とりあえず線全体を選択し、［G］で移動させます。

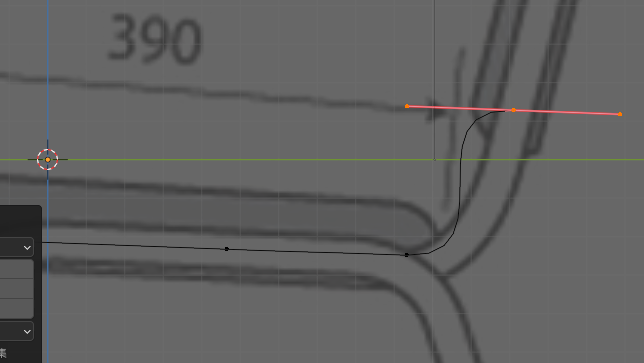

傾けないとだめそうです。線全体を［R］で傾けます。

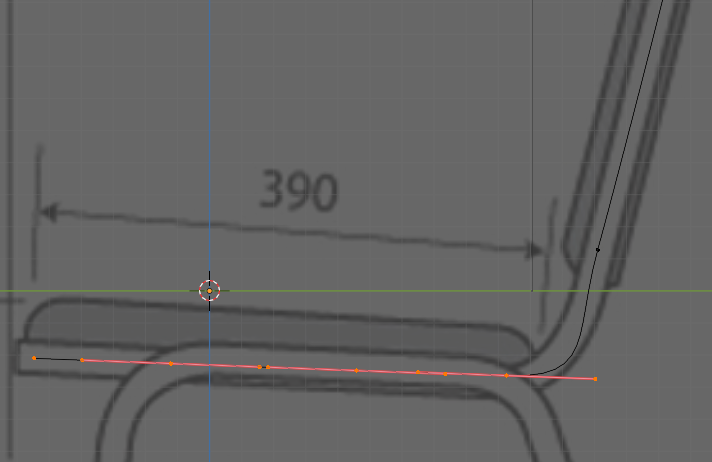

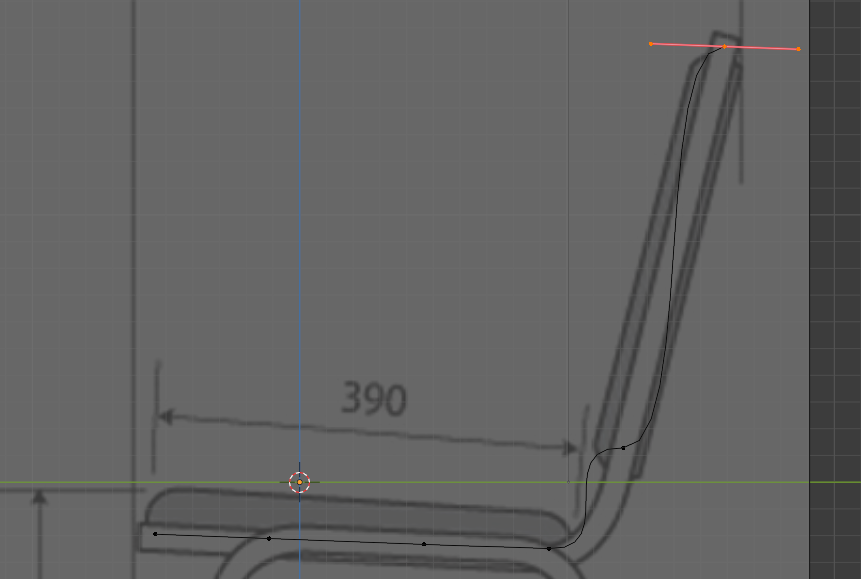

長さが足りません。［E］で押し出します。

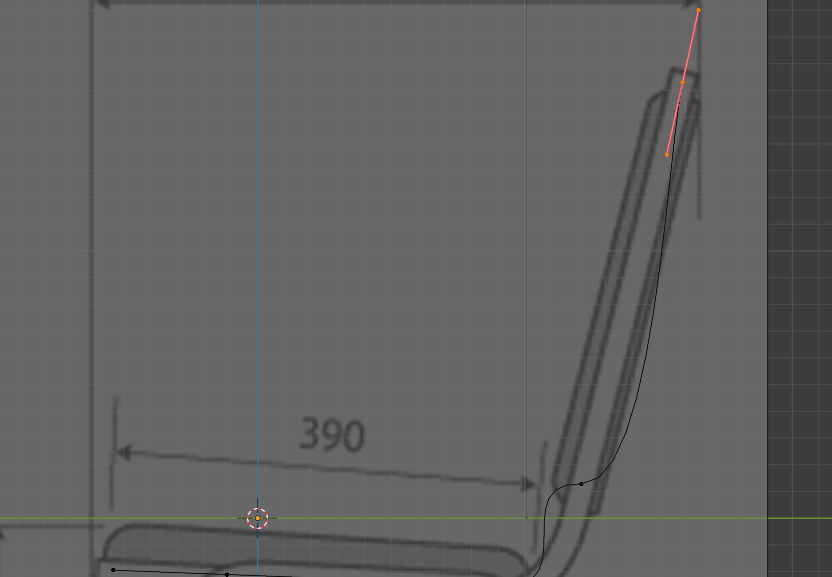

形状に合わせるように［E］で押し出していきます。
線がグニョングニョンなので制御点を［R］で回転や［S］で拡縮や［G］で移動したり
制御点が足りない場合は細分化したりして形を整えます。
形状が合うまで調整しましょう！
ある程度調整していると、いつか形状に合います(笑)

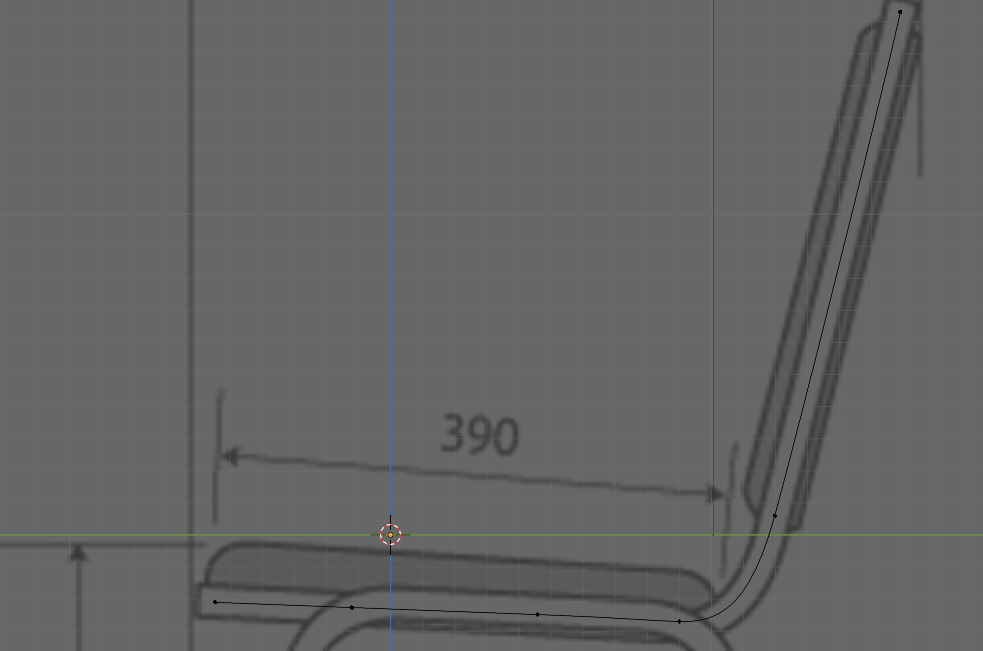

形状が合えばOKです。
次は正面図に合わせていきましょう。

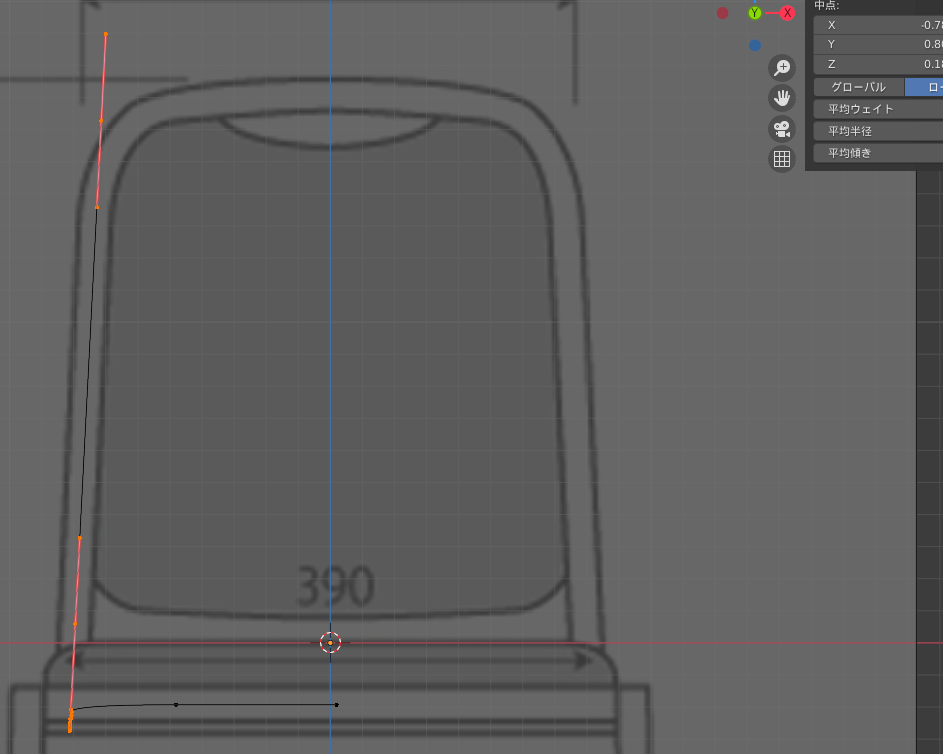

ペジェ曲線を変形させて背もたれフレームの正面図に合わせる

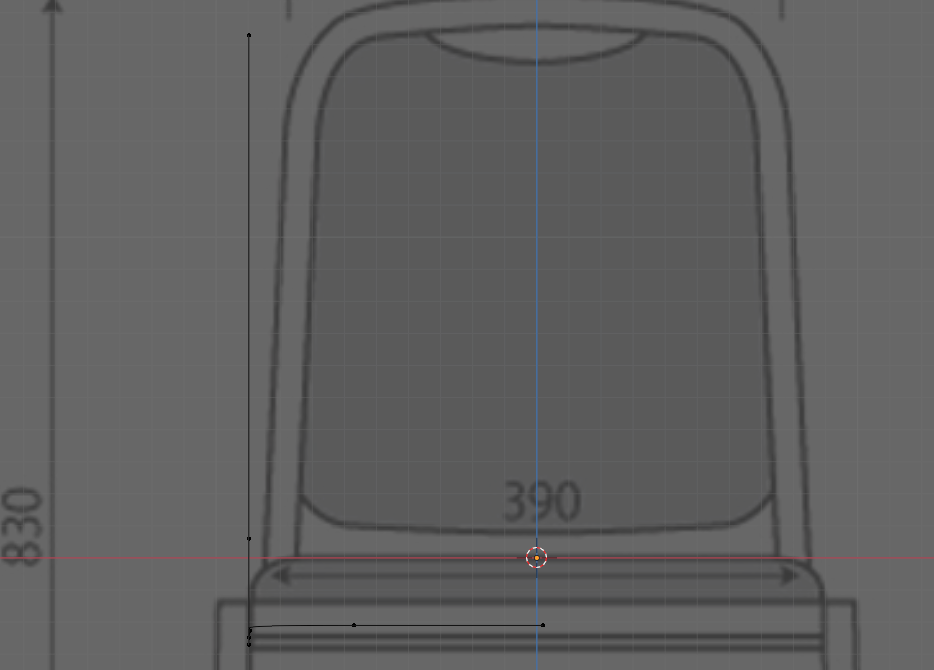

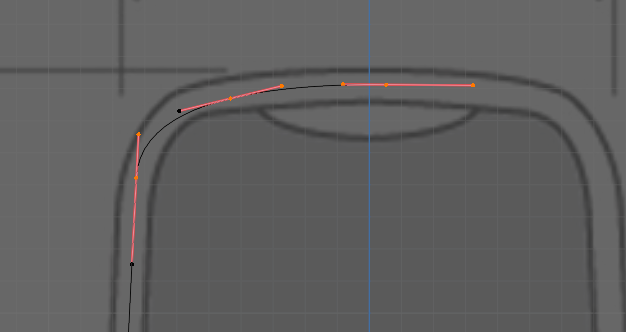

さて、最後に背もたれを正面図に合わせて作っていきましょう。
視点を正面に向けましょう。
「座標アイコン」かテンキー［1］ですね。

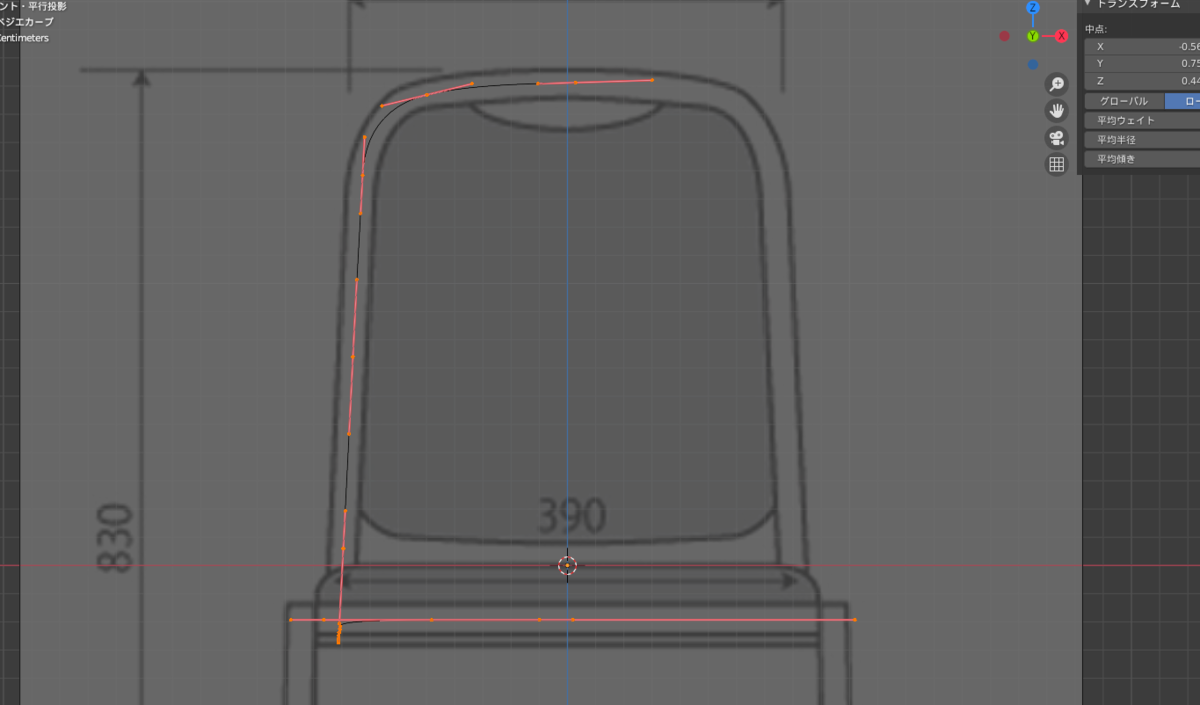

正面図も同じです。形に合わせるようにコネコネしていきます。
まずは［G］で移動させて位置合わせですね。

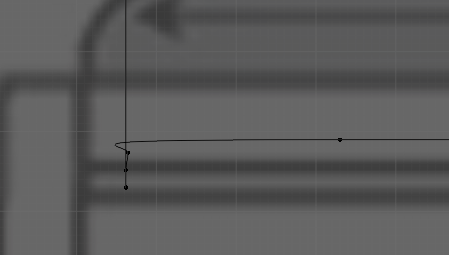

なんだか線がはみ出ちゃいましたね。
こんな時は視点を変えて、どこが変になったか確認します。

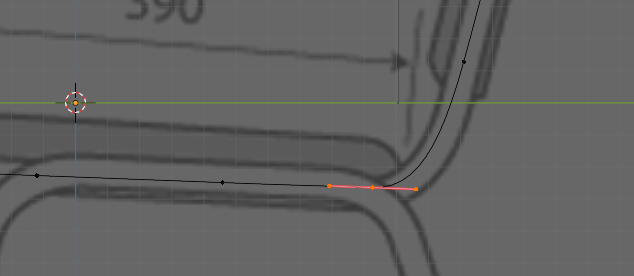

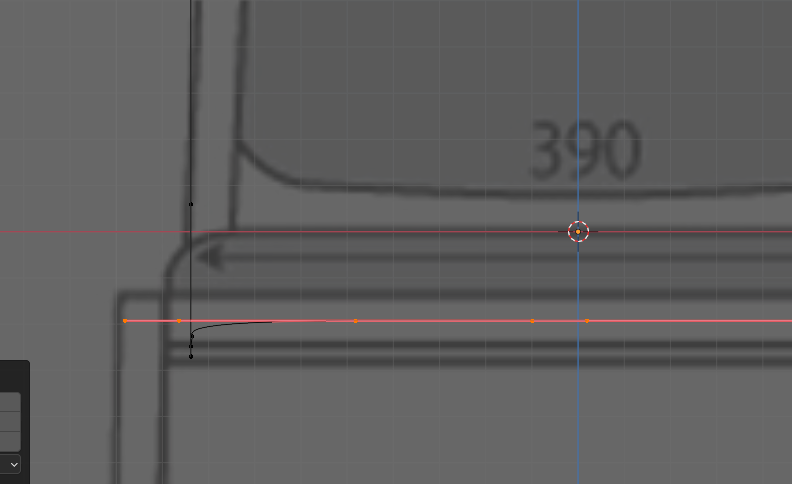

座面の形状が変わってしまっていますね。制御点を［G］で移動させましょう。
それっぽい形になりましたね。
こういうことを確認しながら、全体形状を見ながら作っていきましょう。

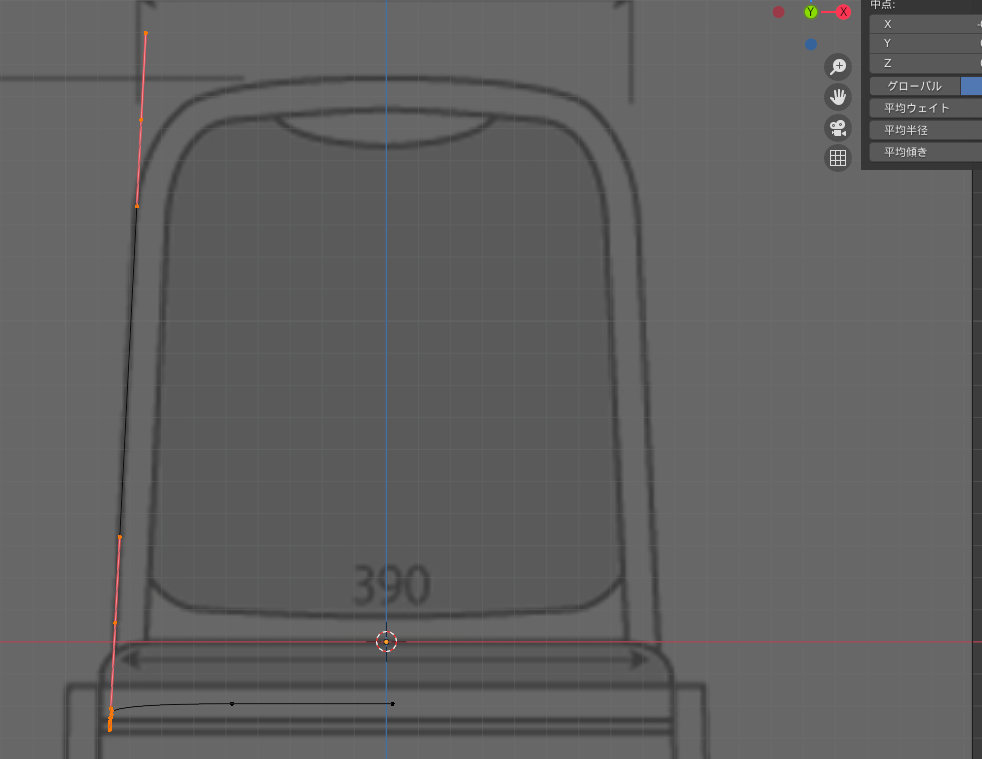

背もたれは台形なので背もたれの線全体の傾きを［R］でつける。

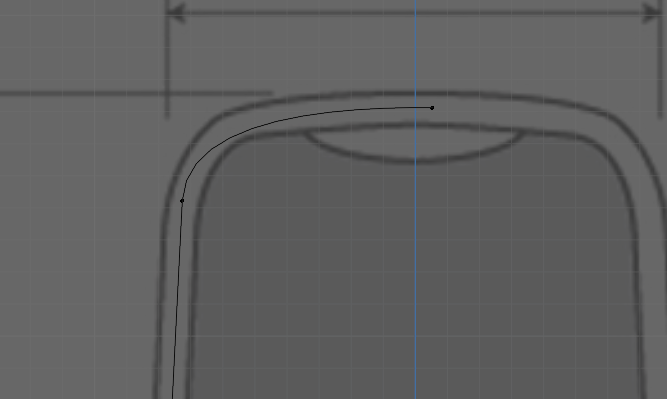

あとは形状を整えていってください。
。。。整えていく過程で、こんなこともあるかもしれません。
制御点が足りなくて形状がどうしても合わせられない場合は、
制御点を細分化して、制御点を追加することで乗り切りましょう。

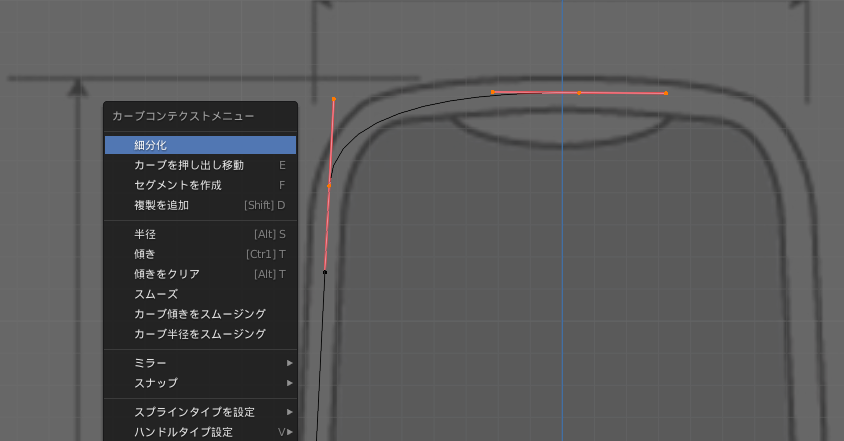

制御点を細分化するには、細分化したい複数の制御点を選択し、右クリックでメニューを開き「細分化」を押します。
選択した制御点の間に、新たな制御点が追加されます。

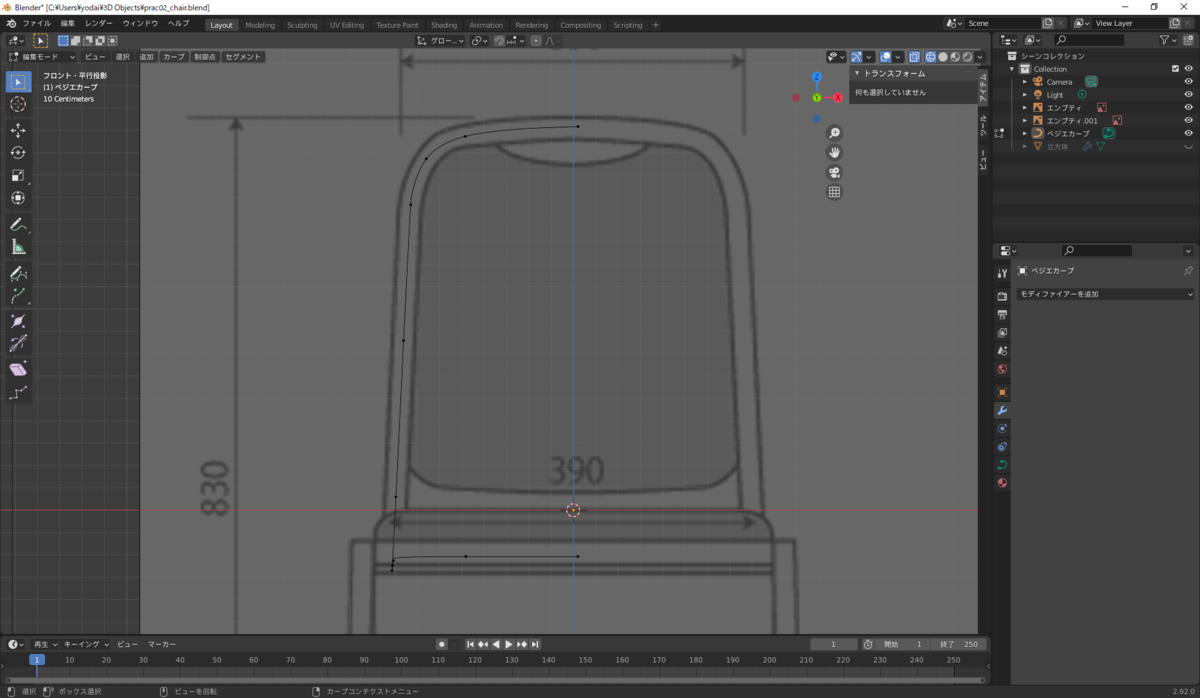

これらの機能を使って整えていくと。。。
終わったー！
。。。まだです。いろいろな視点から形状を確認して、形を整えましょう。

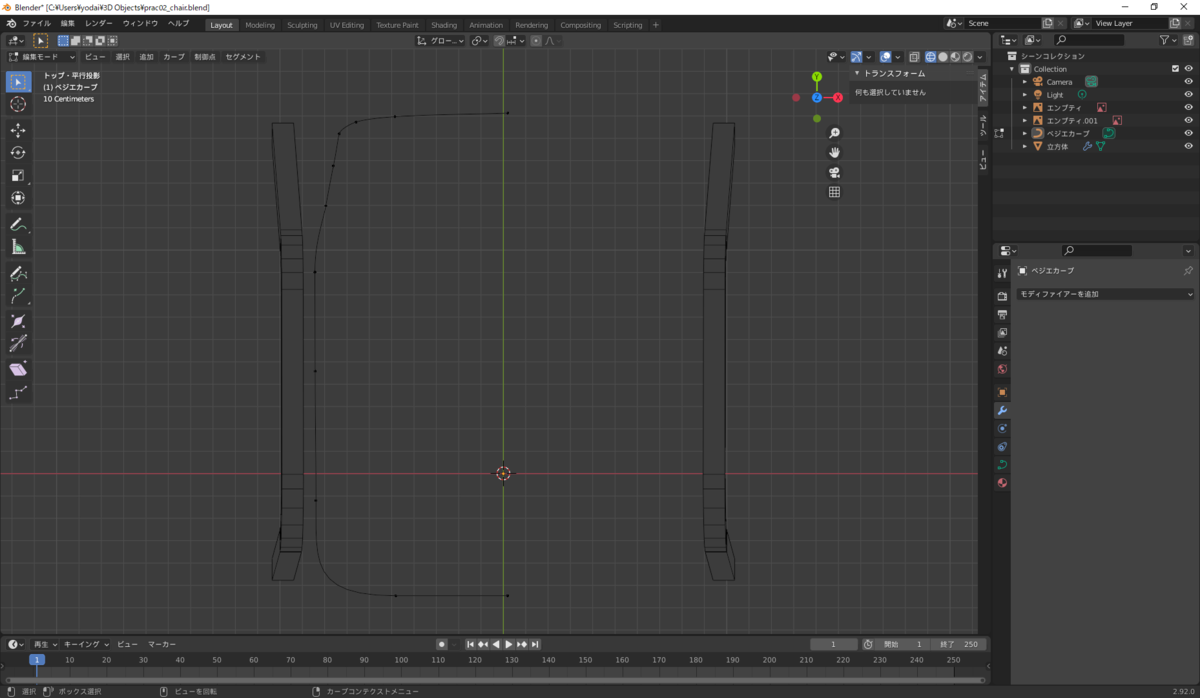

ペジェ曲線を変形させて座面と背もたれ一体フレームの形を整える
やることは今までと同じです。
どの面からみても、形状が整うように調整します。
※今回は、参照図のサイズが合っていないので、正面図の長さに合わせるようにしてください。
できましたでしょうか？
今回は参照図が足りない＆サイズが合っていないといったミスがありますが、
形状に合わせる練習ができればOKということで許してください。。。
さあ、あとは肉付けとミラーリングですね。
ベジェ曲線にオブジェクトデータプロパティを使って肉付けする
オブジェクトデータプロパティを使って肉付けしていきます。

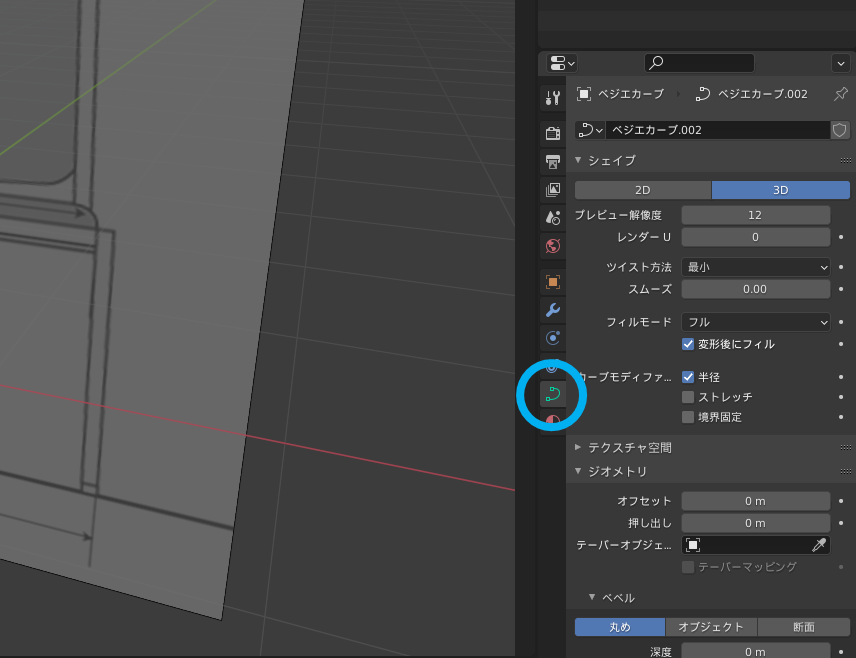

右のプロパティウィンドウの「オブジェクトデータアイコン」をポチします。
その中の数値をいじることで、肉付けが可能です。

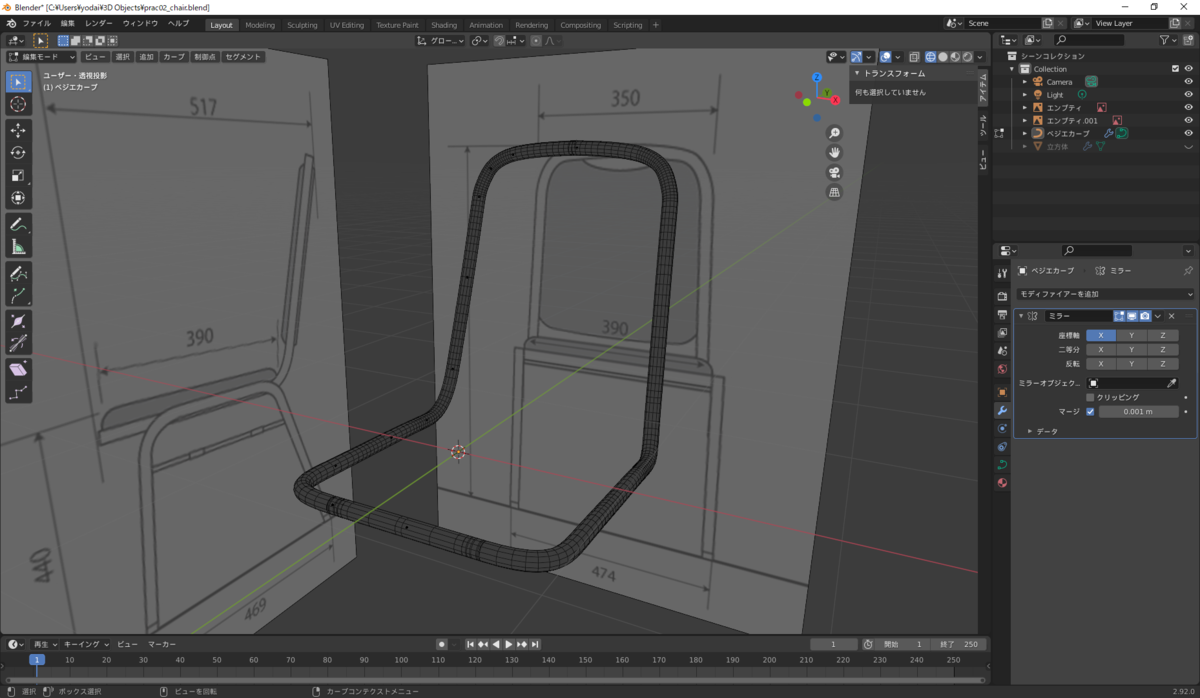

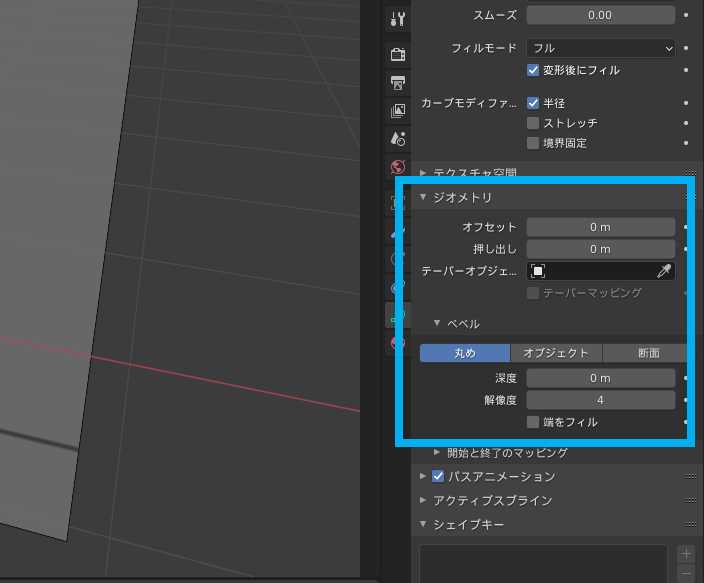

この中の「ジオメトリ」の「ベベル」にある、
「丸め」を選択し、「深度」を調整すれば肉付けができます。
やったー！できましたか？
あとはミラーリングしたらフレームの完成です。
オブジェクトをミラーリングしてフレームを完成させる
さあ、ミラーリングです。

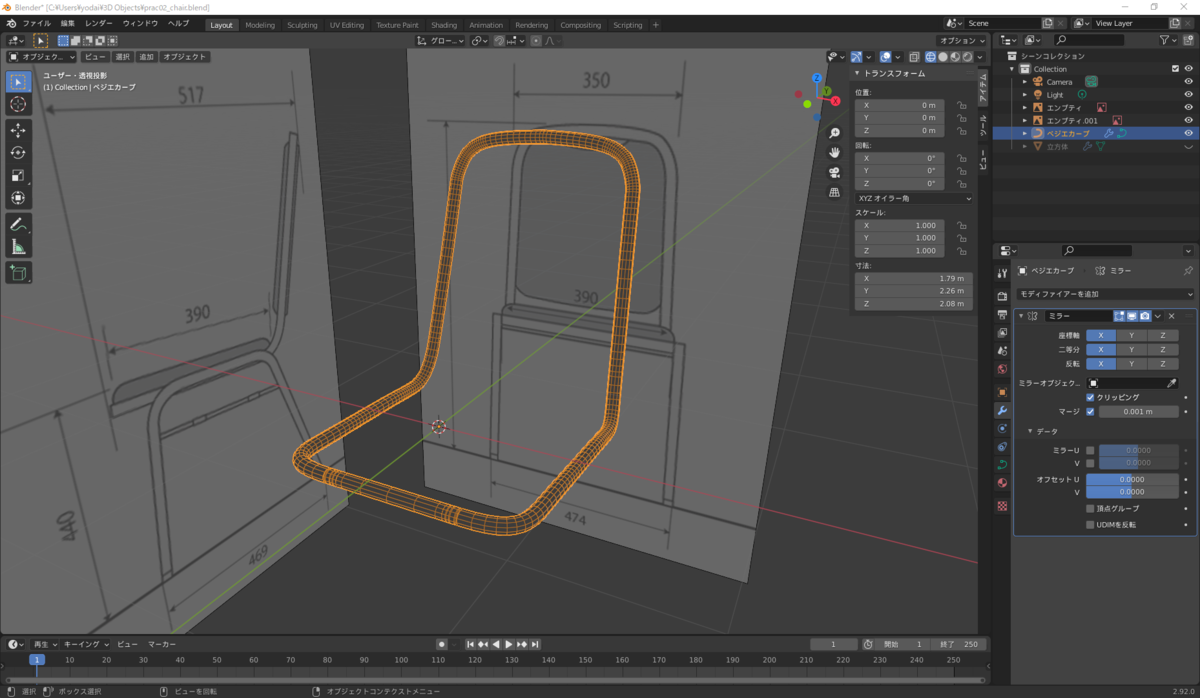

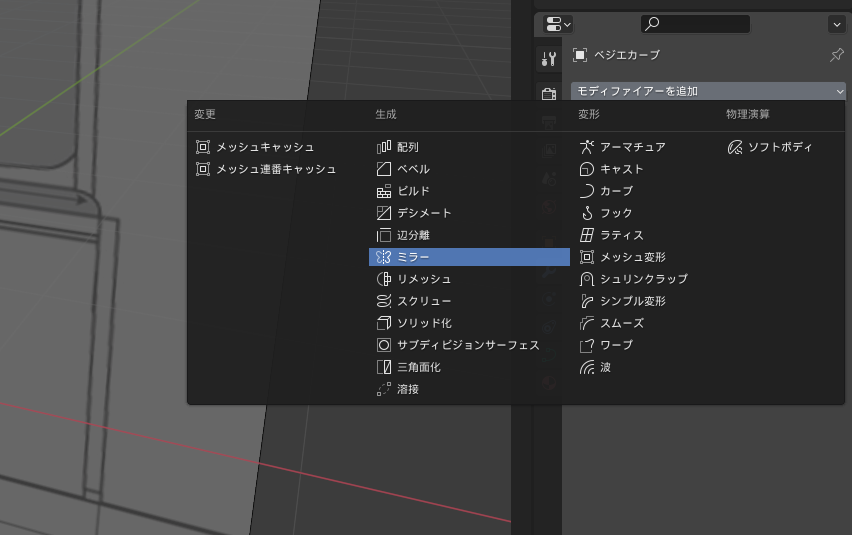

肉付けした時と同じプロパティウィンドウにある「モディファイヤープロパティ」を選択して、ミラーリングを行います。
できたー！
。。。とお思いでしょう。ちょっと待ってください。
拡大してみてみましょう。
こうならないように、ミラーの設定を少しいじります。

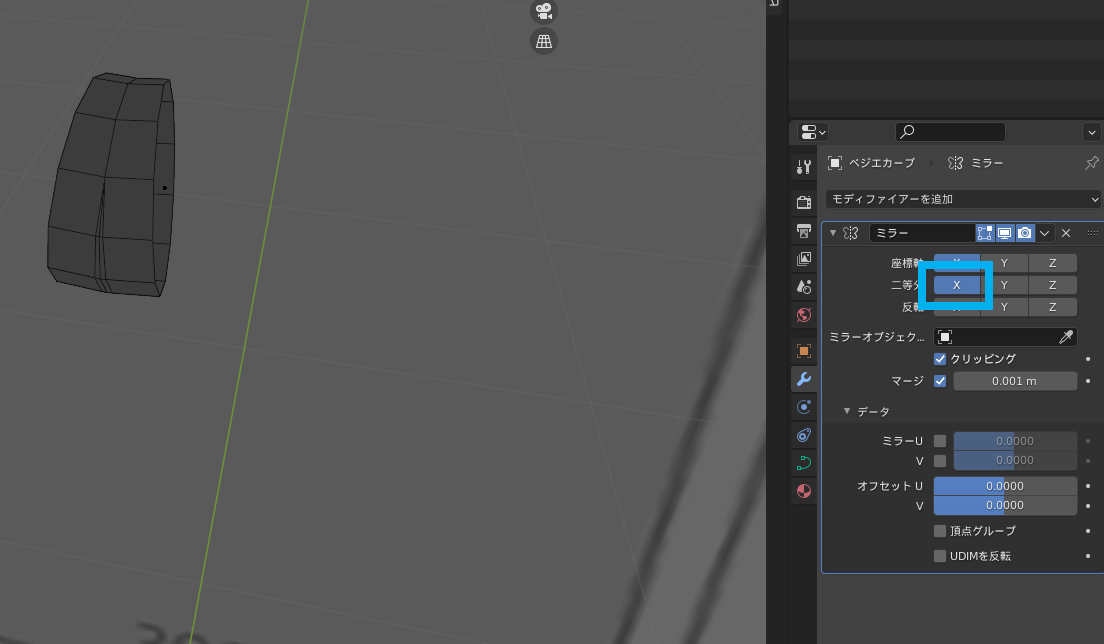

二等分を設定すると、重なっている部分のみが表示されます。

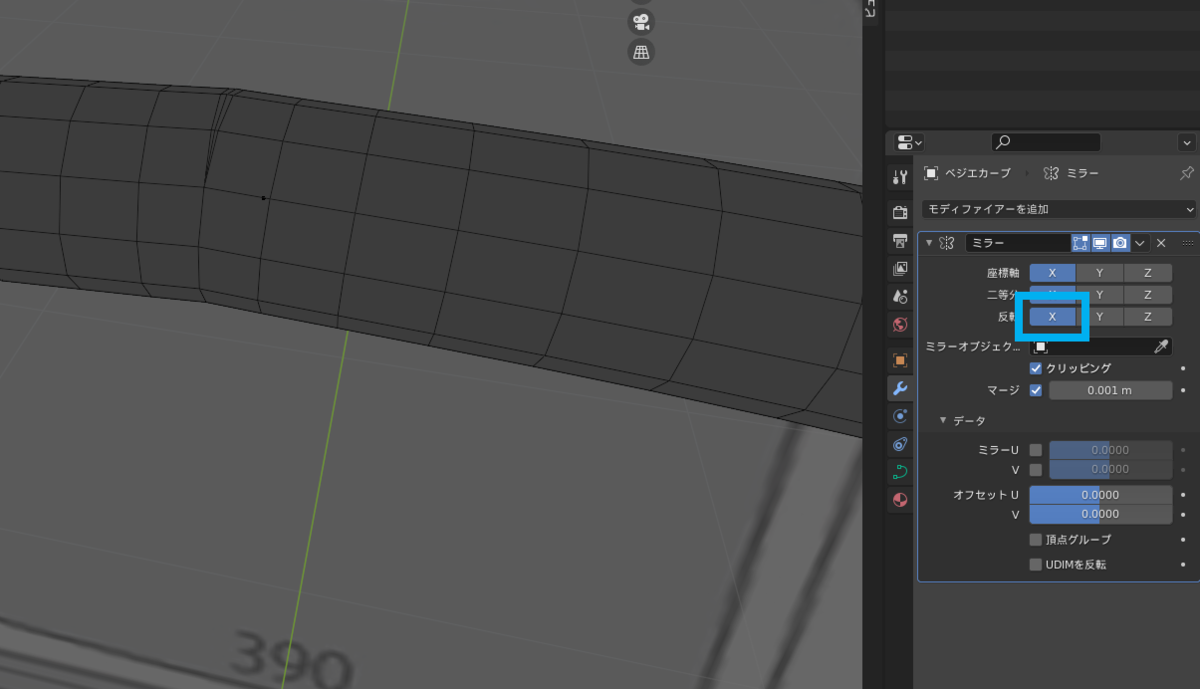

さらに、反転を設定すると、重なっていない部分のみ表示されます。
狙っていたものはこれですね。
これで重なってオーバーしてしまっている部分はなくなりました。
これにてフレーム作成終了です。
やりましたね！
これで、チューブ系は何でも作れちゃいますね。
油圧の配線チューブとか、そこらへんに転がっているコードとか、作り放題です(笑)
あとは座面と背もたれのクッションを作れば椅子の完成です。
座面のクッションを作る
さて、クッションづくりです。
クッションは正方形なようなので、平面メッシュを作って押し出していくようにしましょう。
。。。これは次回にしましょうか。スクロールバーも小さくなっちゃってますし。
To Be Continued...
